佛山雨水收集系统大沥镇伯奇学校设计

发布时间：2021-05-20作者： 森雨环保 来源：www.pe630.com

 佛山雨水收集系统大沥镇伯奇学校建设工程海绵城市设计专篇





工程名称 大沥镇伯奇学校建设工程
工程地点 佛山市南海区大沥镇
建设单位 佛山市南海区大沥镇教育局
设计单位 信息产业电子第十一设计研究院科技工程股份有限公司
编制人 李云燕
校对人 梁捷
审定人 戴国华
编制日期 2019年6月

                                                                                   说  明

1．          本报告技术内容依据甲方提供的资料及相关国家和地方标准规范编制；
2．          本报告未盖咨询单位公章无效；
3．          本报告经涂改和复印均无效；
4．          本报告仅用于指定项目，非本项目无效。

                                                                                     目  录

一 项目背景 3
1.1项目概况 3
1.2海绵城市设计依据 3
1.3水文地质条件 4
二 海绵城市的建设目标 5
三 海绵城市的设计 6
3.1布置思路 6
3.2 采取措施 7
3.2.1下凹绿地 7
3.2.2雨水花园 8
3.2.2屋顶绿化 9
3.2.4透水铺装 10
四 海绵城市的计算及模型 10
4.1根据项目情况划分汇水分区 11
4.2通过综合雨量径流系数的方法所需的调蓄容积 11
4.2调蓄容积计算 16
4.3年径流总量控制率 18
4.4面源污染控制率 19
4.4集中绿地率 19
4.5项目海绵城市设计指标及结果 20
五、维护管理 20
5.1  基本要求 20
5.2  设施维护 21
六、LID设施成本估算 22
七、 附：常用Lid植物选择 23
附表一: 大沥伯奇学校--海绵设施建设目标表 27
附表二: 大沥伯奇学校--海绵城市专项设计方案自评表 28



一 项目背景

1.1项目概况

拟建工程场地位于广东省佛山市南海区大沥镇海北大道以东，体育路以南，交通情况良好。大沥镇位于广东省佛山市南海区东部，东接广州市荔湾区、白云区，南邻佛山市禅城区，是连接广佛两市中心城区的重要纽带。全镇总面积95.9平方公里，2014年常住人口61万人。
该工程建筑规划用地面积：大沥镇伯奇学校规划用地58817平方米，总建筑面积73695.97平方米，建筑密度19.29%，绿地率41.10%。

1.2海绵城市设计依据

（1）《防洪标准》（GB50201-2014）
（2）《城市防洪工程设计规范》（GB/T50805-2012）
（3）《地表水环境质量标准》（GB3838-2002）
（4）《城市排水工程规划规范》（GB50318-2017）
（5）《室外排水设计规范》（GB50014-2006）（2016版）
（6）《城市工程管线综合规划规范》（GB50289-2016）
（7）《建筑与小区雨水控制及利用工程技术规范》（GB 50400-2016）
（8）《城市水系规划导则》（SL431-2008）
（9）《城市水系规划规范》（GB50513-2009）（2016年版）
（10）《绿色建筑评价标准》（GB/T50378-2014）
（11）《水污染物排放限值》（DB44/26-2001）
（12）《海绵城市建设技术指南—低影响开发雨水系统构建》
（13）《佛山市海绵城市专项规划导则（试行）》
（14）《广东省人民政府办公厅关于推进海绵城市建设的实施意见》
（15）《城市道路与开放空间低影响开放雨水设施》15MR105
（16）《城市道路工程设计规范》（CJJ37-2012）2016年版
（17）《城市道路路基设计规范》（CJJ194-2013）
（17）《城市绿地设计规范》（GB50420-2007）2016年版
（18）《城市园林绿化评价标准》（GB/T 50563-2010）
（19）《公园设计规范》（GB51192-2016）
（20）《园林绿化工程施工及验收规范》（CJJ82-2012）
（21）《城市道路-环保型道路路面》15MR205

1.3水文地质条件

（1）本次勘察深度范围内地下水主要有：第四系松散堆积层孔隙滞水、孔隙水和基岩裂隙水。松散堆积层孔隙滞水主要赋存于第四系填土层孔隙中，含水层厚度变化大，分布不连续，受降水和地表水回渗量影响较大，总体含水量小，局部较大；松散堆积层孔隙水主要赋存于第四系细中砂层孔隙中，含水层厚度变化较大，分布连续，受降水和地表水回渗量影响较大，总体含水量较大；基岩裂隙水主要赋存于下部风化基岩的裂隙中，总体含水量小；其补给主要来源于上部覆盖层孔隙水向下渗透及地下径流补给，排泄方式以侧向径流为主。
（2）地区经验确定，素填土为弱透水层，具有一定含水量；粉质黏土、淤泥质土为微透水性土层，富水性差；细中砂为中等透水性土层，富水性较好；强风化岩及中风化岩具弱～微透水性，富水性较差；微风化岩具微透水性，富水性差。
（3）勘察期间实测钻孔初见水位埋深0.60～1.80m，稳定水位埋深0.50～1.60m，高程0.75～2.34m。根据区域水文地质资料，场地地下水位年变化幅度为
1.0～1.50m。
（4）地层的渗透性
根据场地地层条件，综合考虑岩土层工程地质、水文地质条件，场地岩土层水文地质参数建议值如下表：
场地岩土层水文地质参数
层号及
岩土层名称		 1素填土 2-1粉质黏土 2-1-1粉质黏土 2- 2淤泥质土 2-3细中砂 备注
渗透系数（m/d） 2.0 0.1 0.15 0.01 8.0




层号及
岩土层名称		 2-3-1细中砂 3-2残积黏土 4-1强风化角砾状灰岩 4-2强风化炭质灰岩
渗透系数（m/d） 6.0 0.05 0.5 0.5
层号及
岩土层名称		 5-1中风化角砾状灰岩 5-2中风化粉砂质泥岩 6-1微风化角砾状灰岩 6-2微风化炭质灰岩
渗透系数（m/d） 0.35 0.4 0.3 0.25



二 海绵城市的建设目标

根据《海绵城市建设技术指南—低影响开发雨水收集系统构建（试行）》，佛山属于年径流总量控制率的V区，年径流总量控制率应为（60%≤α≤85%）（图1）
图2-1  我国大陆地区年径流总量控制率分区图
根据佛山市水文局提供的佛山近30年气象资料统计，按年径流总量控制率的定义，根据《佛山市海绵城市专项规划导则（试行）》，佛山市年径流总量控制率与设计雨量之间的关系曲线，如下图所示：


三 海绵城市的设计

3.1布置思路

根据项目用地性质、用地规模、项目定位及规划要求等实际情况合理布置雨水收集系统海绵设施，对排水系统、绿地系统、道路系统等区域的雨水进行有效吸纳、蓄渗和缓释，有效控制雨水收集径流，实现海绵建设总体控制目标。
具体规划方案如下：
1.项目区域中的道路结合景观设计，采用下凹绿地、雨水花园进行雨水调蓄，并在绿地内增设溢流井和溢流口；
2 .铺装为透水铺装；
3.设置雨水收集系统进行雨水回收利用。
3.遵循暴雨处理为主、景观设计为辅的方针。

3.2 采取措施

3.2.1下凹绿地

下凹式绿地指具有一定的调蓄容积，且可用于调蓄和净化径流雨水的绿地。
1）下凹式绿地的下沉深度应根据植物耐淹性能和土壤渗透能力确定，一般为100~200mm，根据项目情况，本项目设置为下凹高度h=200mm。
2）下凹式绿地内一般应设置溢流口（如雨水口），保证暴雨时径流的溢流排放、溢流口的高度不应低于下凹绿地的高度。

图3-2  下凹式绿地做法大样图

3.2.2雨水花园

雨水花园是自然形成的或人工挖掘的浅凹绿地。它能通过植物、微生物、土壤的综合作用滞留、储存和净化雨水，促进雨水渗入，涵养地下水。雨水花园是一种有效的雨水自然净化与处置技术，也是一种生物滞留设施。它具有建造费用低，运行管理简单，自然美观，易与景观结合等优点。根据项目情况，本项目设置为下凹高度h=350mm。

四 海绵城市的计算及模型

本项目采用容积法设计，即以径流总量控制为目标，控制地块内各低影响开发设施的设计调蓄容积之和，即总调蓄容积，一般不低于该地块“单位面积控制容积”的控制要求。
设计目标：年径流总量控制率不低于70% ，对应的设计降雨量 26.7 mm。

4.1根据项目情况划分汇水分区

项目排水方向整体是部分建筑屋面排向雨水口，经过雨水回收系统回用，部分建筑屋面及道路雨水排向周围绿地，根据场地的雨水及雨水管的流向，整个场地分为7个汇水分区，
其中西区为3个汇水分区，东区为4个汇水分区如下图（详图海绵城市汇水分区图）。

4.2通过综合雨量径流系数的方法所需的调蓄容积

本项目下垫面类型包括建筑硬化屋面、绿地、透水铺装。根据本项目所需控制的调蓄容积，本项目低影响开发设施总体布局如下图所示（详见图纸海绵城市设施布置平面图）：

根据《海绵城市建设技术指南——低影响开发雨水系统构建》中表4-3，分别确定各类下垫面的综合雨量径流系数取值，然后进行加权平均，求得项目汇水分区综合雨量径流系数,具体计算过程如下表所示。
综合雨量径流系数计算（按拟改造后设下垫面计算）
西区：
汇水分区1（西区1）
下垫面类型 编号 面积（m2） 综合雨量径流系数取值
A B
硬质屋顶 1 0 0.9
绿化屋顶 2 0 0.35
绿化/地下室顶板绿化（覆土>500mm） 3.1 653.19 0.15
地下室顶板绿化（覆土≤500mm） 3.2 0 0.35
透水铺装 4 2106.05 0.3
硬质铺装 5　 1314.76 0.9
水面 6 0 1
合计 　 4074 　
径流系数 (A1*B1+A2*B2+A3*B3+A4*B4+A5*B5+A6*B6/（A1+A2+A3+A4+A5+A6)=
0.46
汇水分区2（西区2）
下垫面类型 编号 面积（m2） 综合雨量径流系数取值
A B
硬质屋顶 1 0 0.9
绿化屋顶 2 0 0.35
绿化/地下室顶板绿化（覆土>500mm） 3.1 598.83 0.15
地下室顶板绿化（覆土≤500mm） 3.2 0 0.35
透水铺装 4 0 0.3
硬质铺装 5 1201.17 0.9
水面 6 0 1
合计 　 1800 　
径流系数 (A1*B1+A2*B2+A3*B3+A4*B4+A5*B5+A6*B6/（A1+A2+A3+A4+A5+A6)=
0.65
汇水分区3（西区3）
下垫面类型 编号 面积（m2） 综合雨量径流系数取值
A B
硬质屋顶 1 0 0.9
绿化屋顶 2 0 0.35
绿化/地下室顶板绿化（覆土>500mm） 3.1 11393.29 0.15
地下室顶板绿化（覆土≤500mm） 3.2 0 0.35
透水铺装 4 2104.55 0.3
硬质铺装 5 12981.16 0.9
水面 6 0 1
合计 　 26479 　
径流系数 (A1*B1+A2*B2+A3*B3+A4*B4+A5*B5+A6*B6/（A1+A2+A3+A4+A5+A6)=
0.53

东区：
汇水分区4（东区1）
下垫面类型 编号 面积（m2） 综合雨量径流系数取值
A B
硬质屋顶 1 1984.52 0.9
绿化屋顶 2 0 0.35
绿化/地下室顶板绿化（覆土>500mm） 3.1 1756.44 0.15
地下室顶板绿化（覆土≤500mm） 3.2 0 0.35
透水铺装 4 0 0.3
硬质铺装 5　 4588.04 0.9
水面 6 0 1
合计 　 8329 　
径流系数 (A1*B1+A2*B2+A3*B3+A4*B4+A5*B5+A6*B6/（A1+A2+A3+A4+A5+A6)=
0.74

汇水分区5（东区2）
下垫面类型 编号 面积（m2） 综合雨量径流系数取值
A B
硬质屋顶 1 1167.98 0.9
绿化屋顶 2 1718.31 0.35
绿化/地下室顶板绿化（覆土>500mm） 3.1 791.68 0.15
地下室顶板绿化（覆土≤500mm） 3.2 0 0.35
透水铺装 4 336.14 0.3
硬质铺装 5　 1009.61 0.9
水面 6 296.28 1
合计 　 5320 　
径流系数 (A1*B1+A2*B2+A3*B3+A4*B4+A5*B5+A6*B6/（A1+A2+A3+A4+A5+A6)=
0.62
汇水分区6（东区3）
下垫面类型 编号 面积（m2） 综合雨量径流系数取值
A B
硬质屋顶 1 840.68 0.9
绿化屋顶 2 2787.01 0.35
绿化/地下室顶板绿化（覆土>500mm） 3.1 2282.80 0.15
地下室顶板绿化（覆土≤500mm） 3.2 0 0.35
透水铺装 4 0 0.3
硬质铺装 5　 3819.51 0.9
水面 6 0 1
合计 　 9730
径流系数 (A1*B1+A2*B2+A3*B3+A4*B4+A5*B5+A6*B6/（A1+A2+A3+A4+A5+A6)=
0.57
汇水分区7（东区4）
下垫面类型 编号 面积（m2） 综合雨量径流系数取值
A B
硬质屋顶 1 0 0.9
绿化屋顶 2 0 0.35
绿化/地下室顶板绿化（覆土>500mm） 3.1 0 0.15
地下室顶板绿化（覆土≤500mm） 3.2 0 0.35
透水铺装 4 198.37 0.3
硬质铺装 5　 2886.63 0.9
水面 6 0 1
合计 　 3085
径流系数 (A1*B1+A2*B2+A3*B3+A4*B4+A5*B5+A6*B6/（A1+A2+A3+A4+A5+A6)=
0.86

表4-1.2  项目综合雨量径流系数
需要的调蓄容积采用容积法计算，计算过程如下所示：
西区：
汇水分区1（西区1）
总面积
（㎡）		 径流系数 年径流总控制率（%） 设计降雨量（mm） 需要调蓄容量
（m³）
a c d e =10*a*c*e/10000
4074 0.46 70% 26.7 50.04


汇水分区2（西区2）
总面积
（㎡）		 径流系数 年径流总控制率（%） 设计降雨量（mm） 需要调蓄容量
（m³）
a c d e =10*a*c*e/10000
1800 0.65 70% 26.7 31.24
汇水分区3（西区3）
总面积
（㎡）		 径流系数 年径流总控制率（%） 设计降雨量（mm） 需要调蓄容量
（m³）
a c d e =10*a*c*e/10000
26479 0.53 70% 26.7 374.70

则西区需要调蓄容积为50.04+31.24+374.70=455.98（m³）
东区：
汇水分区4（东区1）
总面积
（㎡）		 径流系数 年径流总控制率（%） 设计降雨量（mm） 需要调蓄容量
（m³）
a c d e =10*a*c*e/10000
8329 0.74 70% 26.7 164.56

汇水分区5（东区2）
总面积
（㎡）		 径流系数 年径流总控制率（%） 设计降雨量（mm） 需要调蓄容量
（m³）
a c d e =10*a*c*e/10000
5320 0.62 70% 26.7 88.07

汇水分区6（东区3）
总面积
（㎡）		 径流系数 年径流总控制率（%） 设计降雨量（mm） 需要调蓄容量
（m³）
a c d e =10*a*c*e/10000
9730 0.57 70% 26.7 148.08

汇水分区7（东区4）
总面积
（㎡）		 径流系数 年径流总控制率（%） 设计降雨量（mm） 需要调蓄容量
（m³）
a c d e =10*a*c*e/10000
3085 0.86 70% 26.7 70.84
则东区需要调蓄容积为164.56+88.07+148.08+70.84=471.55（m³）
项目一共需要的调蓄容积为：
总面积
（㎡）		 径流系数 年径流总控制率（%） 设计降雨量（mm） 需要调蓄容量
（m³）
a c d e =10*a*c*e/10000
58817 0.59 70% 26.7 927.53
表4-2 需要调蓄容积计算
即，为消纳在设计降雨量条件下产生的所有雨水，应设置不小于927.53m3的调蓄容积。

4.2调蓄容积计算

根据《海绵城市建设技术指南——低影响开发雨水系统构建（试行）》，透水铺装仅参与综合雨量径流系数的计算，其结构内的空隙容积一般不再计入总调蓄容积。调蓄容积计算如下，折减系数按0.8计：
西区：
汇水分区1（西区1）
生物滞留设施布置 A E 调蓄容积(A*E*0.8) （m³）
下凹绿地 面积（m2） 下凹深度（m） 104.51
653.19 0.2
雨水花园 面积（m2） 下凹深度（m） 0.00
0 0.35
植草沟 横截面积（m2） 下凹深度（m） 0.00
0 0
总调蓄容积（m3） 104.51
因104.51-50.04=54.47（m³），则不需设置雨水回收系统
汇水分区2（西区2）
生物滞留设施布置 A E 调蓄容积(A*E*0.8)（m3）
下凹绿地 面积（m2） 下凹深度（m） 95.81
598.83 0.2
雨水花园 面积（m2） 下凹深度（m） 0.00
0 0.35
植草沟 横截面积（m2） 下凹深度（m） 0.00
0 0
总调蓄容积（m3） 95.81
因95.81-31.24=64.57（m³），则不需设置雨水回收系统

汇水分区3（西区3）
因该分区无任何海绵设施蓄水，雨水需由排水沟收水至地下室雨水蓄水池进行回收利用，则需回收水量为374.70立方米。

东区：
汇水分区4（东区1）
生物滞留设施布置 A E 调蓄容积(A*E*0.8)
下凹绿地 面积（m2） 下凹深度（m） 131.93
824.54 0.2
雨水花园 面积（m2） 下凹深度（m） 176.93
931.90 0.35
植草沟 横截面积（m2） 下凹深度（m） 0.00
0 0
总调蓄容积（m3） 308.86
因308.86>164.56（m³），则不需设置雨水回收系统

汇水分区5（东区2）
生物滞留设施布置 A E 调蓄容积(A*E*0.8)
下凹绿地 面积（m2） 下凹深度（m） 0.00
0 0.2
雨水花园 面积（m2） 下凹深度（m） 114.43
408.69 0.35
植草沟 横截面积（m2） 下凹深度（m） 61.28
382.99 0.2
总调蓄容积（m3） 175.71
因175.71>88.07（m³），则不需设置雨水回收系统

汇水分区6（东区3）
生物滞留设施布置 A E 调蓄容积(A*E*0.8)
下凹绿地 面积（m2） 下凹深度（m） 105.44
659.02 0.2
雨水花园 面积（m2） 下凹深度（m） 323.82
925.20 0.35
植草沟 横截面积（m2） 下凹深度（m） 0.00
0 0
总调蓄容积（m3） 429.26
因429.26>148.08（m³），则不需设置雨水回收系统。

汇水分区7（西区4）
因该分区无任何海绵设施蓄水，雨水需由排水沟收水至地下室雨水蓄水池进行回收利用，则需回收水量为70.84立方米。
根据以上计算结果，东西区生物滞流设施总调蓄容积：

生物滞留设施布置 A E 调蓄容积(A*E*0.8)
下凹绿地 面积（m2） 下凹深度（m） 437.69
2735.58 0.2
雨水花园 面积（m2） 下凹深度（m） 634.42
2265.79 0.35
植草沟 横截面积（m2） 下凹深度（m） 61.28
382.99 0.2
总调蓄容积（m3） 1133.39

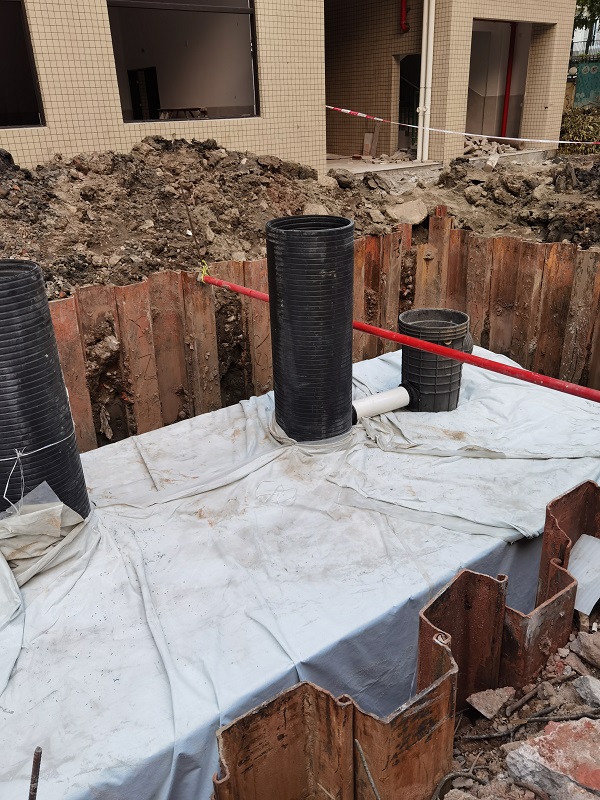

根据本项目设计计算，该项目需设计雨水回收装置，收集项目区域内下垫面雨水处理后可用于该区内车辆冲洗和绿化、道路浇洒用水、景观水体补给及中水回用等。本次设计雨水收集池体积为374.70+70.84=445.54m³。位于西区地下室东北角，设有雨水收集储水池有效容积457立方米，雨水回用清水池有效容积393立方米 雨水综合利用工艺流程如下：

4.3年径流总量控制率

根据公式：                      V= 10hφF
式中：V——设计调蓄容积，m3；
                             h——设计降雨量，mm；
                             φ——综合雨量径流系数；
                             F——汇水面积，ha。
则h=V/10φF={1133.39÷（10×0.59×58817）}×10000=32.7mm
查询下表根据内差法，对应的年径流总量控制率75.8%

即项目可实现控制雨量h≥26.7mm，达到年径流总量控制率70%的要求。

4.4面源污染控制率

一般采用SS作为城市面源污染控制指标，低影响开发雨水系统的年SS总量去除率可用下述方法计算：年SS总量去除率=年径流总量控制率×低影响开发设施对SS的平均去除率；项目的雨水皆通过下凹式绿地及透水铺装，根据《广州市海绵城市规划设计导则—低影响开发雨水系统构建》（试行）下沉式绿地、雨水花园，植草沟，透水铺装及屋顶绿化污染物去除率（以SS计）均取80%，则低影响开发设施对SS的平均去除率即为80%。
则项目年SS总量去除率=75.8%×80.00%=60.64%，满足年径流污染削减率达到 50%的要求，减少了因径流污染而带来的城市水环境污染。

4.4集中绿地率

本项目总绿化面积为58817x41.10%=24173.8㎡，其中集中绿地3773.91㎡，则集中绿地率=（3773.91/ 24173.8）×100%=15.61%，满足《佛山市海绵城市规划导则（试行）》中集中绿地率≥10%的要求。


五、维护管理

5.1  基本要求

（1）应建立健全低影响开理人员和操作人员加强专业技术培训。
（2）低影响开发于是设施的维护管理部门应做好雨季来临前和雨季期间发设施的维护管理制度和操作规程，配备专职管理人员和相应监测手段，并对管
设施的检修和维护管理，保障设施正常、安全运行。
（3）应加强宣传教育和引导，提高公众对海绵城市建设、低影响开发、绿色建筑、城市节水、水生态修复、内涝防治等工作中雨水控制与利用重要性的认识，鼓励公众积极参与低影响开发设施的建设、运行与维护。

5.2  设施维护

5.2.1 透水铺装
（1）面层出现破损时应及时进行修补或更换；
（2）出现不均匀沉降时应进行局部整修找平；
（3）当渗透能力大幅下降时应采用冲洗、负压抽吸等方法及时进行清理；
（4）检修、疏通透水能力 2 次/年（雨季之前和期中）。
5.2.2 下凹式绿地、雨水花园、植草沟
（1）应及时补种修剪植物、清除杂草；
（2）进水口不能有效收集汇水面径流雨水时，应加大进水口规模或进行局部下凹等；
（3）进水口、溢流口因冲刷造成水土流失时，应设置碎石缓冲或采取其他防冲刷措施；
（4）进水口、溢流口堵塞或淤积导致过水不畅时，应及时清理垃圾与沉积物；
（5）调蓄空间因沉积物淤积导致调蓄能力不足时，应及时清理沉积物；
（6）当调蓄空间雨水的排空时间超过36 h时，应及时置换树皮覆盖层或表层种植土；
（7）检修2次/年（雨季之前、期中），植物生长季节修剪1次/月。
5.2.3 绿色屋顶
（1）应及时补种修剪植物、清除杂草，防治病虫害；
（2）溢流口堵塞或淤积导致过水不畅时，应及时清理垃圾与沉积物；
（3）排水层排水不畅时，应及时排查原因并修复；
（4）屋顶出现漏水时，应及时修复或更换防渗层；
（5）检修，植物养护2次/年，初春浇灌（浇透）1次，雨季期间除草1次，视天气情况不定期浇灌植物。

六、LID设施成本估算

Lid设施 规模 价格（） 造价（万元）
透水铺装 4900.75 m2 200元/m2 98.02
狭义下沉式绿地 2735.58 m2 100元/m2 27.36
雨水花园 2265.79m2 200元/m2 45.32
植草沟 382.99 m2 100元/m 3.83
屋顶绿化 4505.32 m2 300元/m2 13.52
总造价 188.05












七、附：常用Lid植物选择

中文名称 生态习性 适用范围
耐水湿 喜湿润 喜中湿 耐干旱 耐荫性
常绿针叶乔木
湿地松 √ √ 　 　 喜光 下沉式绿地，滨水绿地
墨西哥落羽杉 √ √ 　 √ 喜光 下沉式绿地，滨水绿地
木麻黄 √ 　 　 √ 喜光 下沉式绿地，滨水绿地
落叶针叶乔木
水松 √ √ 　 　 喜光 下沉式绿地，滨水绿地
落羽杉 √ √ 　 √ 喜光 下沉式绿地，滨水绿地
池杉 √ √ 　 √ 喜光 下沉式绿地，滨水绿地
中山杉 √ √ 　 √ 喜光 下沉式绿地，滨水绿地
常绿阔叶乔木
香樟 　 √ 　 √ 喜光 下沉式绿地
高山榕 　 √ 　 √ 喜光 下沉式绿地
榕树 √ √ √ 　 喜光 下沉式绿地，滨水绿地
垂叶榕 √ √ √ 　 喜光 下沉式绿地，滨水绿地
环榕 √ √ 　 　 喜光 下沉式绿地，滨水绿地
水石榕 　 √ 　 　 喜光 下沉式绿地，滨水绿地
假苹婆 　 √ 　 　 喜光 下沉式绿地
楹树 √ √ 　 √ 喜光 下沉式绿地，滨水绿地
南洋楹 　 √ 　 　 喜光 下沉式绿地
台湾相思 　 √ 　 √ 喜光，耐半荫 下沉式绿地
水黄皮 　 √ 　 √ 喜光 下沉式绿地，滨水绿地
蒲桃 √ √ 　 √ 喜光 下沉式绿地，滨水绿地
白千层 √ √ 　 √ 喜光 下沉式绿地
水翁 √ √ 　 　 喜光 滨水绿地
秋枫 √ √ 　 　 喜光，稍半荫 下沉式绿地，滨水绿地
棕榈 √ √ 　 √ 喜光 下沉式绿地
落叶阔叶乔木
朴树 √ √ 　 √ 中性 下沉式绿地
构树 √ √ 　 √ 喜光 下沉式绿地，滨水绿地
黄葛榕 √ √ 　 √ 喜光 下沉式绿地，滨水绿地
垂柳 √ 　 √ √ 喜光 下沉式绿地，滨水绿地
刺桐 √ √ 　 √ 喜光 下沉式绿地，滨水绿地
乌桕 √ √ 　 √ 喜光 下沉式绿地，滨水绿地
复羽叶栾树 √ √ 　 √ 喜光 下沉式绿地
楝树 √ √ 　 √ 喜光 下沉式绿地
糖胶树 　 　 √ 　 喜光 下沉式绿地

中文名称 生态习性 适用范围
耐水湿 喜湿润 喜中湿 耐干旱 耐荫性
常绿灌木
南天竹 √ √ 　 √ 喜光，耐荫 下沉式绿地，滨水绿地，
雨水花园
马樱丹 　 √ 　 √ 喜光，稍耐荫 下沉式绿地，滨水绿地，
雨水花园
夹竹桃 √ √ 　 　 喜光 下沉式绿地，滨水绿地
红千层 √ 　 　 √ 喜光 下沉式绿地，雨水花园
金叶红千层 √ 　 　 √ 喜光 下沉式绿地，雨水花园
落叶灌木
海滨木槿 √ 　 　 √ 喜光 下沉式绿地，雨水花园
滨水绿地
木芙蓉 √ √ 　 　 喜光，稍耐荫 下沉式绿地，滨水绿地
金凤花 √ 　 　 √ 喜光，耐半荫 下沉式绿地，雨水花园
云实 　 　 √ 　 喜光，耐半荫 下沉式绿地
美丽胡枝子 √ √ 　 √ 喜光 下沉式绿地，雨水花园
糯米条 　 √ 　 √ 喜光，耐半荫 下沉式绿地，雨水花园


中文名称 生态习性 适用范围
耐水湿 喜湿润 喜中湿 耐干旱 耐荫性
一、二年生花卉
红蓼 √ √ √ √ 喜光，耐荫 下沉式绿地，雨水花园
向日葵 　 　 √ √ 喜光 下沉式绿地
堆心菊 　 √ 　 √ 喜光 下沉式绿地
牵牛 √ 　 　 √ 喜光，耐半荫 下沉式绿地，雨水花园
蓝花鼠尾草 √ √ 　 √ 喜光 下沉式绿地，雨水花园
宿根花卉
耧斗菜 　 √ √ 　 耐荫 下沉式绿地，植草沟
雨水花园，滨水绿地
佛甲草 　 √ 　 √ 喜光 下沉式绿地，植草沟
垂盆草 √ 　 　 √ 耐半荫 下沉式绿地，植草沟
雨水花园
冷水花 √ √ 　 　 耐荫 下沉式绿地，雨水花园
马利筋 　 √ 　 　 喜光 下沉式绿地，植草沟
雨水花园
荷兰菊 　 √ 　 √ 喜光 下沉式绿地，雨水花园
半边莲 √ 　 √ √ 喜光 下沉式绿地，雨水花园
薄荷 √ √ √ 　 喜光 下沉式绿地，雨水花园
滨水绿地
紫鸭拓草 　 √ 　 √ 耐半荫 下沉式绿地，植草沟
紫背万年青 　 　 √ 　 喜光，耐半荫 下沉式绿地，滨水绿地
大花萱草 　 √ 　 √ 喜光，耐半荫 下沉式绿地，雨水花园
滨水绿地
吉祥草 　 √ 　 √ 喜光，耐半荫 下沉式绿地，雨水花园
滨水绿地
阔叶麦冬 　 √ 　 　 耐半荫 下沉式绿地，植草沟
雨水花园
沿阶草 √ √ 　 √ 喜光，耐半荫 下沉式绿地，雨水花园
滨水绿地
龙舌兰 　 √ 　 √ 喜光，耐半荫 下沉式绿地，雨水花园
蒲苇 √ √ √ √ 喜光 下沉式绿地，雨水花园
滨水绿地
五节芒 　 √ √ √ 喜光，耐半荫 下沉式绿地，雨水花园
滨水绿地
球根花卉
石蒜 　 √ 　 √ 耐半荫 下沉式绿地，植草沟
雨水花园，滨水绿地
葱兰 √ √ 　 　 喜光，耐半荫 下沉式绿地，植草沟
雨水花园，滨水绿地
美人蕉 √ √ √ 　 喜光 下沉式绿地，雨水花园
滨水绿地
水生花卉
千屈菜 √ √ √ 　 喜光 下沉式绿地，植草沟
雨水花园，滨水绿地
黄菖蒲 √ √ √ 　 喜光 下沉式绿地，雨水花园
滨水绿地
芦苇 √ √ √ √ 喜光 下沉式绿地，雨水花园
滨水绿地
花叶芦竹 √ √ √ √ 喜光 下沉式绿地，雨水花园
滨水绿地
芦竹 √ √ √ √ 喜光 下沉式绿地，雨水花园
滨水绿地





中文名称 生态习性 适用范围
耐水湿 喜湿润 喜中湿 耐干旱 耐荫性
草坪地被植物
假俭草 　 √ 　 √ 喜光，耐荫 下沉式绿地，植草沟
雨水花园
细叶结缕草 √ √ 　 √ 喜光 下沉式绿地，植草沟
雨水花园
沟叶结缕草 　 √ 　 √ 喜光 下沉式绿地，植草沟
雨水花园
狗牙根 √ √ 　 √ 喜光 下沉式绿地，植草沟

常用屋顶绿化植物
中文名称 生态习性   中文名称 生态习性
喜湿润 耐干旱 耐荫性   喜湿润 耐干旱 耐荫性
小乔木   灌木
罗汉松 √ 　 喜光，耐半荫   苏铁 √ 　 喜光
南洋杉 √ 　 喜光   变叶木 √ 　 喜光
蒲葵 √ √ 喜光   毛杜鹃 √ 　 喜光，耐半荫
桂花 √ √ 喜光，耐半荫   海桐 √ 　 喜光，耐半荫
小叶紫薇 √ √ 喜光   夹竹桃 √ √ 喜光
酒瓶椰子 √ 　 喜光   红继木 √ 　 喜光，耐半荫
棕竹 √ 　 极耐荫   大红花 √ 　 喜光
加拿利海枣 √ √ 喜光   米仔兰 √ 　 喜光，耐半荫
散尾葵 √ 　 喜光，耐半荫   九里香 √ √ 喜光，耐半荫
狐尾棕 √ √ 喜光   福建茶 √ 　 喜光，耐半荫
番木瓜 √ 　 喜光   花叶假连翘 √ 　 喜光，耐半荫
          黄金榕 √ 　 喜光，耐半荫
中文名称 生态习性   云南黄素馨 √ √ 喜光
喜湿润 耐干旱 耐荫性   茉莉 √ 　 喜光
地被   茶花 √ 　 喜光
景天类 √ √ 喜光   八角金盘 √ 　 喜光，耐半荫
沿阶草 √ √ 喜光，耐半荫   鸭脚木 √ 　 喜光，耐半荫
狗牙根 √ √ 喜光   勒杜鹃 √ √ 喜光
佛甲草 √ √ 喜光   美丽胡枝子 √ √ 喜光
美人蕉 √ 　 喜光
蜘蛛兰 √ √ 喜光，耐半荫
紫鸭拓草 √ √ 喜光，耐半荫





附表一: 大沥伯奇学校--海绵设施建设目标表


指标类型 序号 指标名称 影响因素 目标值
控
制
目
标		 1 年径流总量控制率（%） 用地性质 排水分区 内涝风险等级 70%
主导用地：二类居住用地 1 高 □
中 □
低 √
2 雨水管网设计暴雨重现期（年） —— 5年
3 集中绿地率（%）   10%
引
导
性		 4 透水铺装率（%） --- 70%
5 绿地生物滞留设施比例（%） --- 30%
6 绿色屋顶率（%）
（仅公共建筑项目需要）		 --- 30%
7 不透水下垫面径流控制比例（%） --- 70%
8 面源污染削减率（%）   50%











附表二: 大沥伯奇学校--海绵城市专项设计方案自评表

年径流总量控制率目标（%） 70%
年径流总量控制率目标对应设计降雨量（mm） 26.7
指标 备注
排水分区划分 排水分区个数数 5 　
排水口个数 2 　

下垫面解析		 汇水分区1（西区1） 汇水区面积（m2） 4074 　
屋顶 总面积（m2） 0 　
屋顶绿化面积（m2） 0 　
其他软化屋顶面积（m2） 0 　
绿化 总面积（m2） 653.19 　
水体 面积（m2） 0 　
铺装面积 总面积（m2） 3420.81 　
渗透铺装面积（m2） 2106.05 　
综合雨量径流系数 0.46 　
需要控制容积（m3） 50.04 　
汇水分区2（西区2） 汇水区面积（m2） 1800 　
屋顶 总面积（m2） 0 　
屋顶绿化面积（m2） 0 　
其他软化屋顶面积（m2） 0 　
绿化 总面积（m2） 598.83 　
水体 面积（m2） 0 　
铺装面积 总面积（m2） 1201.17 　
渗透铺装面积（m2） 0 　
综合雨量径流系数 0.65 　
需要控制容积（m3） 31.24 　
汇水分区3（西区3） 汇水区面积（m2） 26479 　
屋顶 总面积（m2） 0 　
屋顶绿化面积（m2） 0 　
其他软化屋顶面积（m2） 0 　
绿化 总面积（m2） 11393.29 　
水体 水体面积（m2） 0 　
铺装面积 总面积（m2） 15085.71 　
渗透铺装面积（m2） 2104.55 　
综合雨量径流系数 0.53 　
需要控制容积（m3） 374.70 　
汇水分区4（东区1） 汇水区面积（m2） 8329
屋顶 总面积（m2） 1984.52
屋顶绿化面积（m2） 0
其他软化屋顶面积（m2） 0
绿化 总面积（m2） 1756.44
水体 水体面积（m2） 0
铺装面积 总面积（m2） 4588.04
渗透铺装面积（m2） 0
综合雨量径流系数 0.74
需要控制容积（m3） 164.56
汇水分区5（东区2） 汇水区面积（m2） 5320 　
屋顶 总面积（m2） 2886.29 　
屋顶绿化面积（m2） 1718.31 　
其他软化屋顶面积（m2） 0 　
绿化 总面积（m2） 791.68 　
水体 水体面积（m2） 296.37 　
铺装面积 总面积（m2） 1642.03 　
渗透铺装面积（m2） 336.14 　
综合雨量径流系数 0.62 　
需要控制容积（m3） 88.07 　

汇水分区6（东区3） 汇水区面积（m2） 3085
屋顶 总面积（m2） 0
屋顶绿化面积（m2） 0
其他软化屋顶面积（m2） 0
绿化 总面积（m2） 0
水体 水体面积（m2） 0
铺装面积 总面积（m2） 3085
渗透铺装面积（m2） 198.37
综合雨量径流系数 0.86
需要控制容积（m3） 70.84
西区
具有控制容积的设施		 需要控制容积（m3） 455.98 　
下凹式绿地容积（m3） 1252.02 　
生态草沟容积（m3） 0 　
蓄水池（m3） 374.70 　
  雨水花园容积（m3） 0 　
  污水管网收集率（%） 100 　
排水设施
东区
具有控制容积的设施		 需要控制容积（m3） 471.55 　
下凹式绿地容积（m3） 1483.56 　
生态草沟容积（m3） 382.99 　
蓄水池（m3） 70.84 　
雨水花园容积（m3） 2265.79 　
排水设施 污水管网收集率（%） 100 　
排水设施
项目合计
具有控制容积的设施		 需要控制容积（m3） 927.53 　
下凹式绿地容积（m3） 2735.58 　
生态草沟容积（m3） 382.99 　
蓄水池（m3） 457 位于西区地下室
雨水花园容积（m3） 2262.79 　
排水设施 污水管网收集率（%） 100 　
综合自评 排水设施 目标值 完成值
控制目标评价 70%
年径流总量控制率 70% 75.8%
雨水管网设计重现期（年） 10% 10.2%
集中绿地率（%） 10% 15.61%
引导性指标 30%
绿色屋顶率（%） 30% 18.64%
绿色生物滞留设施比例（%） 30% 17.5%
透水铺装率（%） 70% 20.27%
结论 面源污染削减率（60.64 % > 50%）
  本项目目标达标，部分引导性指标不达标，详见计算书。








上一篇：广州虹吸排水系统装置适合什么样的地方？
没有下一篇了，返或主页看看
相关推荐
中山森雨环保科技有限公司
便捷导航：便捷导航：沉泥直通井座- 雨水收集系统-沉泥三通井座- 流槽90度弯头井座-雨水收集pp模块

中山森雨环保科技有限公司 沫熙SEO 粤ICP备18152490号

电话
服务电话：
150-1953-1883
客服
点击这里给我发消息在线客服
