塑料排水沟 树脂排水沟 线性排水沟

发布时间:2019-03-19 13:32 作者: 森雨环保 来源:www.pe630.com



1、 森雨 排水沟产品设计依据


设计依据

《室外排水设计规范》GB 50014-2006(2014年版)《建筑给排水设计规范》GB 50015-2003(2009年版)《建筑制图标准》GB/T 50104-2010
《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002《给水排水管道施工及验收规范》GB 50268-2008
《民用建筑设计通则》GB 50352-2005
《城镇给水排水技术规范》GB 50788-2012《建筑排水用高密度聚乙烯(HDPE)管材及管件》CJ/T 250-2007《不饱和聚酯树脂试验方法》GB/T 7193-2008
《纤维增强塑料用液体不饱和聚酯树脂》GB/T 8237-2005
《建设用砂》GB/T 14684-2011《建设用碎石卵石》GB/T 14685-2011
《建筑排水塑料管道安装》10S406
适用范围

本图集适用于新建、扩建和改建的市政、住宅小区、工业企业和民用建筑等项目中线性成品排水沟的设计与安装。


2、产品类型、特点及参数
2.1线性排水沟类型

线性成品排水沟类型 分为两大类
第一种:高密度聚乙烯(HDPE)线性成品排水沟
第二种:聚酯树脂混凝土(PRC)线性成品排水沟

2.2线性成品排水沟特点
1、线性成品排水沟系统具有流速快、耐腐蚀、强度高、吸水性小、耐候性等特点;
2、与现浇现砌的传统工法相比,能够很好地满足美观、高效排水和承载能力的要求。

2.3线性成品排水沟材料特性参数
2.3.1、HDPE线性成品排水沟特性参数
高密度聚乙烯(High Density Polyethylene,简称为“HDPE”)是一种结晶度高、非极性的热塑性树脂。
高密度聚乙烯为无毒、无味、无臭的白色颗粒,具有良好的耐热性(90℃情况下仍然可以短时间工作)和耐寒性(在-40℃低温下具有极好的抗冲),化学稳定性好,还具有较高的刚性和韧性,机械强度好,介电性能,耐环境应力开裂性亦较好。

拉伸强度(纵横) 直角撕裂强度 密度 熔点 水渗透深度
≥25 MPa ≥110 N/mm 0.940~0.976 g/cm3 130 ℃ 0mm

2.3.2、预铸聚酯树脂混凝土(PRC)线性成品排水沟特性参数
聚酯聚酯树脂混凝土(Polymer Resin Concrete,简称为“PRC”)是一种以高分子聚酯树脂取代传统水泥混凝土中水泥及水,作为天然碎石、砂、填充物等材料的胶结材,键结而成的一种高分子复合材料。
具有抗压抗弯强度大、耐酸碱性、抗生物腐蚀、耐候性强、使用寿命长等特点。


抗压强度 抗弯强度 吸 水 性 曼宁系数 耐 酸 性 耐 碱 性
76~150 MPa 15~35 MPa ≤0.3% 0.01 5%硫酸,质量变化率在0.3%以内 10%氢氧化钠溶液,质量变化率在0.3%以内

3.线性排水沟规格简介

3.1沟槽规格

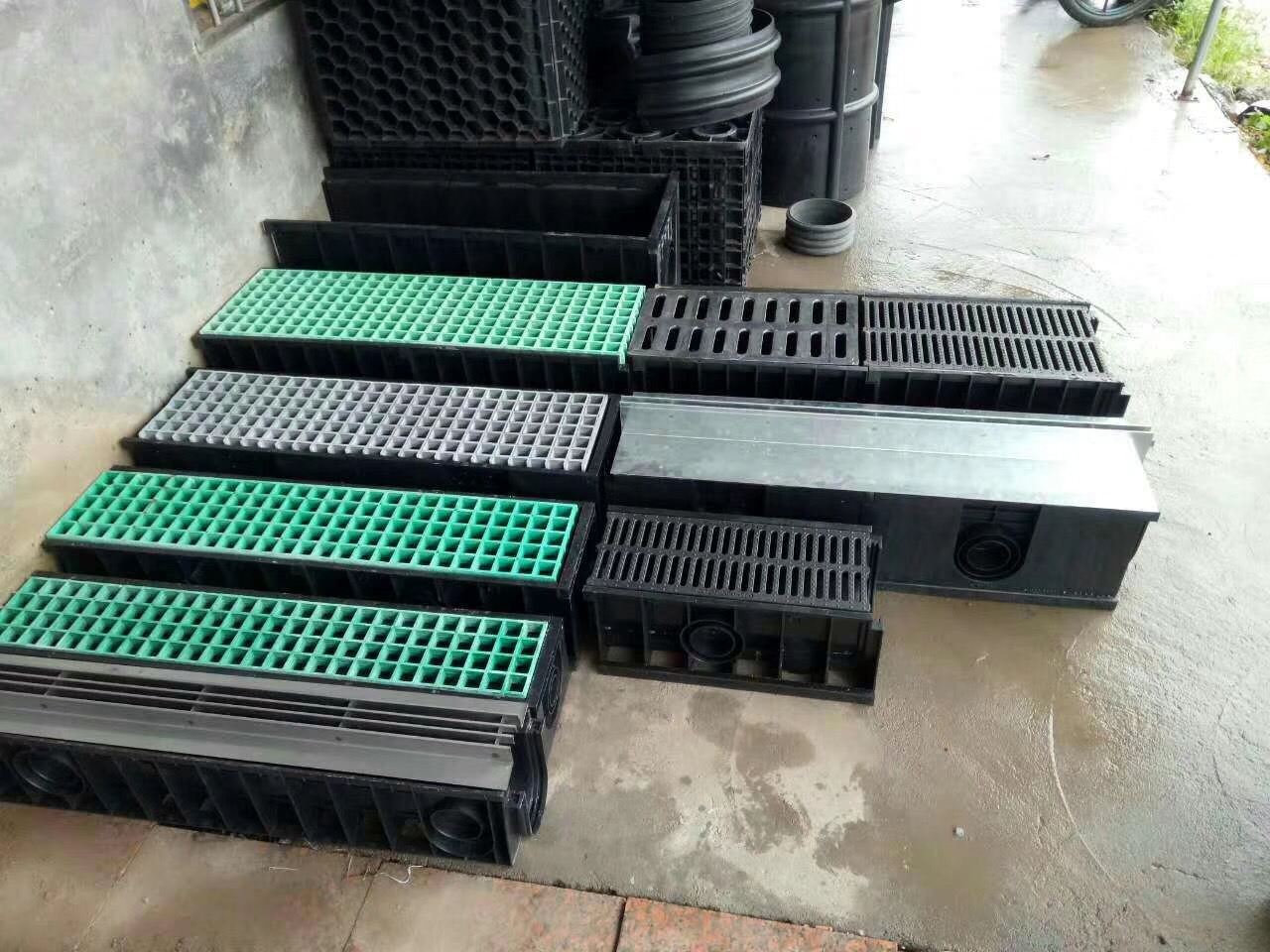

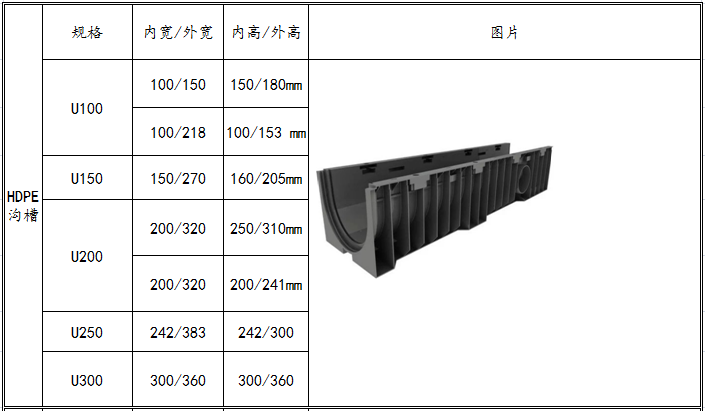

 3.1.1 HDPE沟槽塑料排水沟规格尺寸

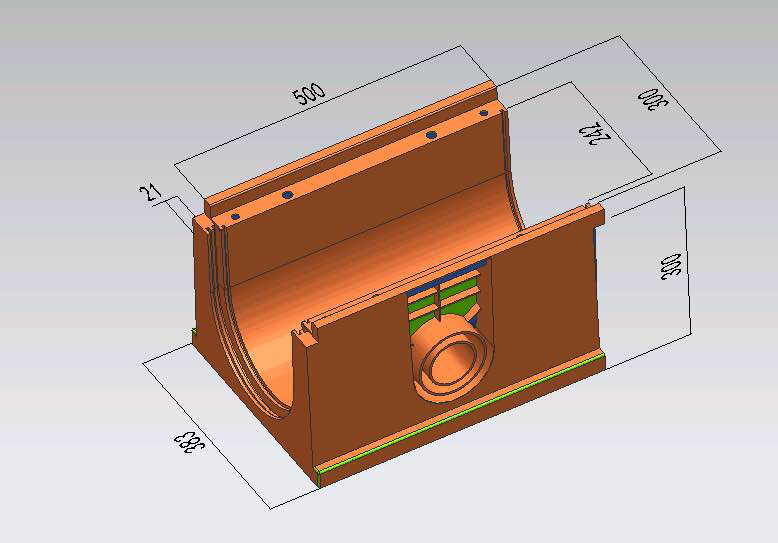

3.1.2树脂混凝土排水沟规格尺寸

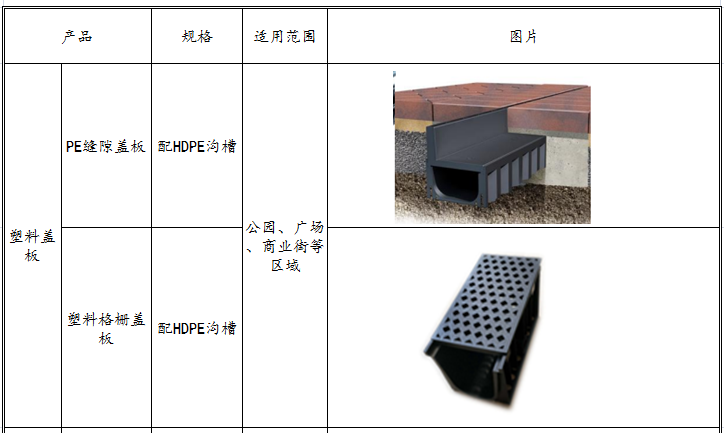

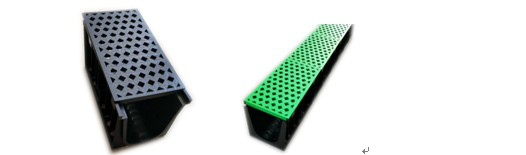

塑料排水沟  塑料盖板规格尺寸

3.2.2

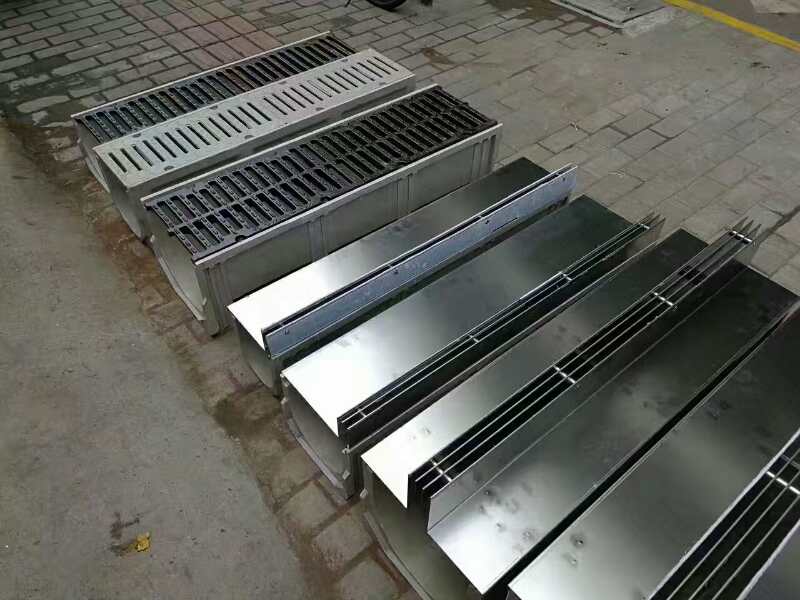

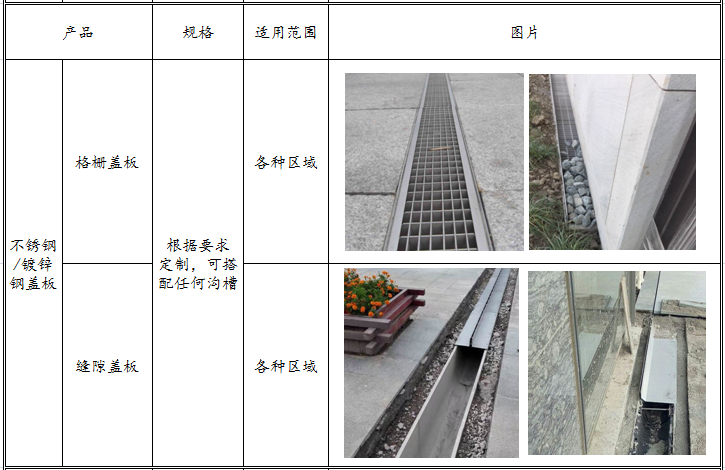

树脂混凝土排水沟   塑料排水沟  不锈钢盖板

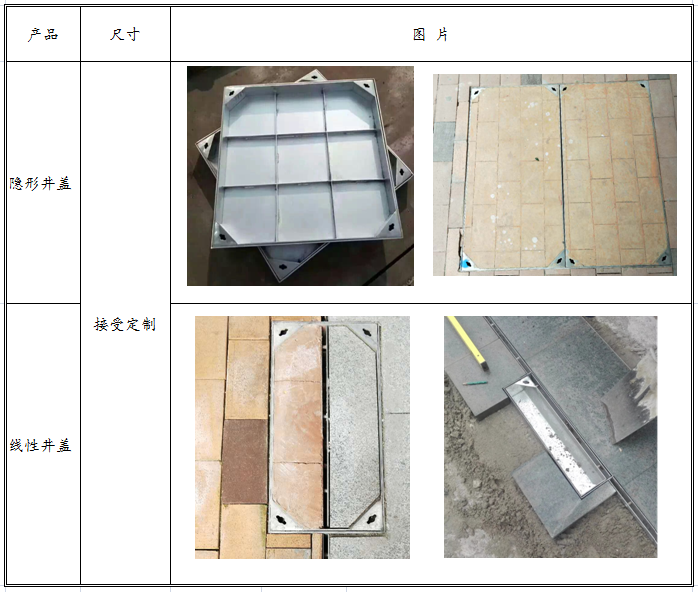

3.2.3井盖系列


4、塑料排水沟  树脂水泥排水沟 线性排水沟应用

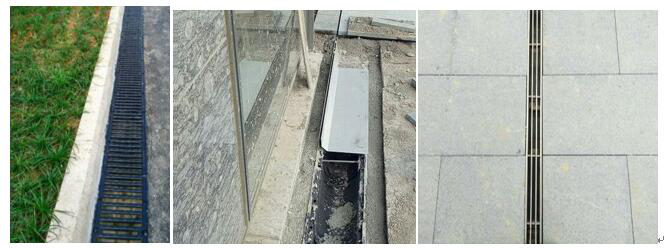

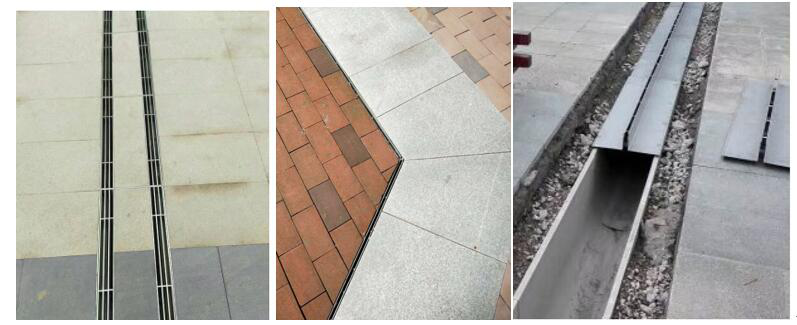

   4.1    HDPE排水沟槽/树脂混凝土沟槽----不锈钢缝隙盖板
          特点:线性排水,简洁大方
          适用场所:公园、广场、商业街区等       承载:20吨

 4.2

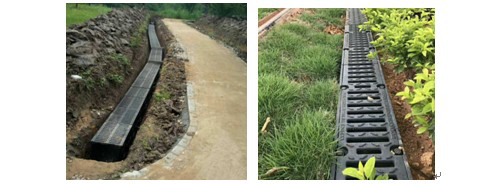

       4.3    HDPE排水沟槽/树脂混凝土沟槽----塑料盖板

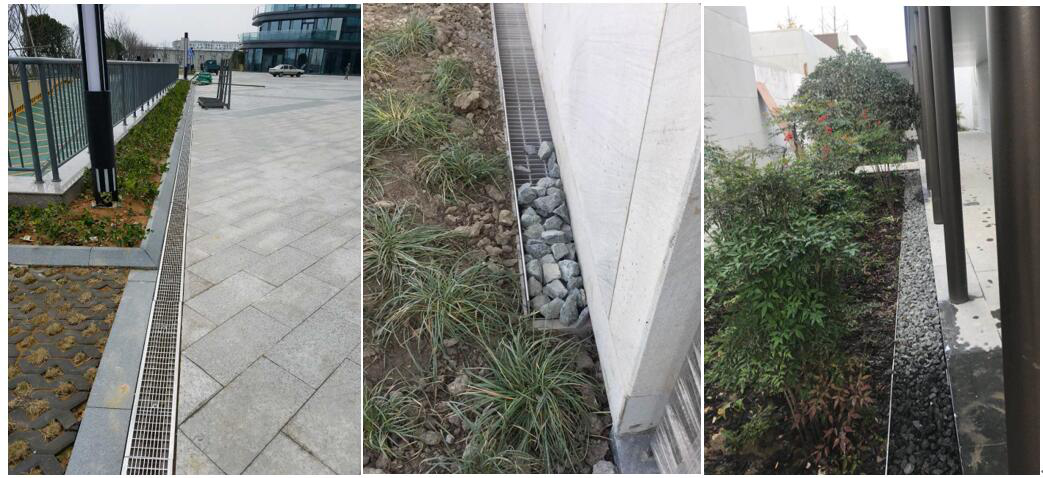

           应用场所:园区  公园、广场等   人形道路    特点:可用鹅卵石覆盖,排水,简洁大方
           承载:排水沟、行人



       4.4、HDPE排水沟槽/树脂混凝土沟槽----铸铁盖板
            适用场所:停车场、道路等    特点:排水畅通,承载高
            承载:过车

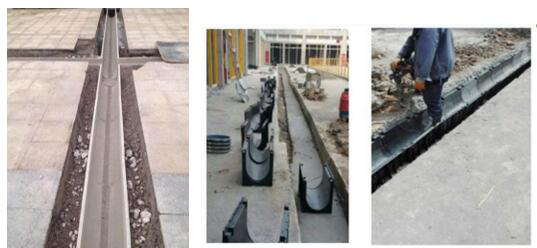

5、施工简介
5.1 开挖
5.1.1 确定沟槽开挖的尺寸,确保预先开挖的沟槽能够适合线性排水沟系统的安装要求。开挖尺寸应保证在排水沟底部、侧面都预留至少 100mm~250mm 的空间用于浇筑混凝土垫层。如承载等级提高,底部和侧面垫层厚度也应相应增加。
排水沟承载能力与构筑排水沟地基基槽有着直接关系。一定承载要求的排水沟,必须坐落在相应尺寸的混凝土基槽上。

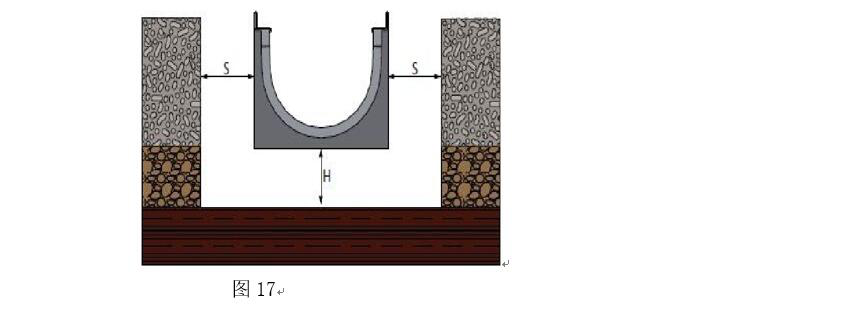

如图17所示。

 5.1.2、浇筑基槽底基

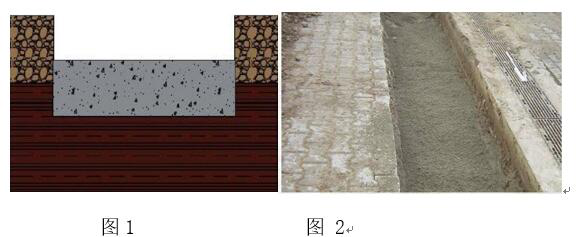

用水泥混凝土浇筑符合承载等级要求尺寸的基槽底基。如图1、2所示。



注意:基槽底基应按设计要求制作小引水斜坡。引水坡由高至低,指向系统的排水出口(如市政排水系统接入口)。
5.2 安装

布置沟体

5.2.1 在施工过程中,应保持沟体连接槽内干净,不得有任何异物,否则导致排水沟漏水,沟体不水平等问题。
5.2.2 应保证排水槽两侧进水设计合适的倾斜度。
5.2.3 应从出水口开始安装,固定底部,方便侧面混凝土支撑的浇筑。
盖板安装
  如设覆盖物时,覆盖物必须高出沟体水平面 3mm~5mm。

5.2.4  沟体连接处应做密封处理。
5.3 线性成品排水沟验收
  应满足现行国家标准《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002 和《给水排水管道施工及验收规范》 GB50268-2008 相关要求。
 5.3.1 应检查沟体盖板表面是否平整,并对外观质量进行复核检查。
 5.3.2 线性排水系统的承载力必须达到设计规定的承载力要求。
 5.3.3检查排水沟内淤泥情况以确保沟体内壁光滑,排水流畅。
5.4  线性成品排水沟维护
宜定期检查排水沟的使用情况,时间间隔根据使用情况确定,建议每周一次。

检查内容包括:
(1)移走盖板;
(2)清理沟内杂物,用宽 100mm 的铲子清理沟体;
(3)用水冲洗沟体内部(但不要用高温水或清洗剂);
(4)用专用修理工具修补破损处;
(5)如有需要用密封胶修补接缝处;
(6)将垃圾收集篮内污物清理干净,排水口及管道连接处也要清理;
(7)将垃圾篮放回原位,将盖板放回原位并固。
